纳祥科技NX5340 是一款高性能的24位模数转换芯片，可进行采样，模拟至数字转换， 抗混叠滤波，生成以串行的形式为左、右声道输入 24 位值，采样率高达每通道 200 千赫。 NX5340 使用一个 5 阶，多位Δ-Σ调制器的数字滤波和抽取，从而无需外部抗混叠滤波器。 NX5340 采用 SSOP16 一 、 产品概述 封装，具有动态范围宽，失真小与低噪声的特点，是各种音频系统的首选。

性能上，NX5340可媲美替代CS5340。

▲NX5340芯片主图

（一）NX5340主要特性

① 支持多位 Delta-Sigma 结构

② 支持24位数字转换输出

③ 支持所有音频采样率，包括 192 千赫

④ 输出幅度：101分贝动态范围，5V供电

⑤ 输出信噪比(THD+N): -94 分贝

⑥ 输出功率(W)：90mW

⑦ 支持高通滤波器，以消除直流偏移

⑧ 支持模拟/数字核心供电范围：3.3V ~ 5V

⑨ 支持1.8V ~ 5V的逻辑电平

⑩ 低延迟数字滤波器

⑪ 支持从模式下自动模式选择

▲NX5340功能框图

（二）NX5340芯片优势

NX5340 的产品优势主要有以下几点——

① 兼容性强

NX5340在串行格式下以每声道最高200kHz，采样率可达24位宽，兼容性强，可支持大部分的音频数据格式。

② 小型化封装

NX5340采用TSSOP-16封装，其特点是体积小、高密度、可靠性高，使得在有限的空间内达成更多功能与性能成为可能。

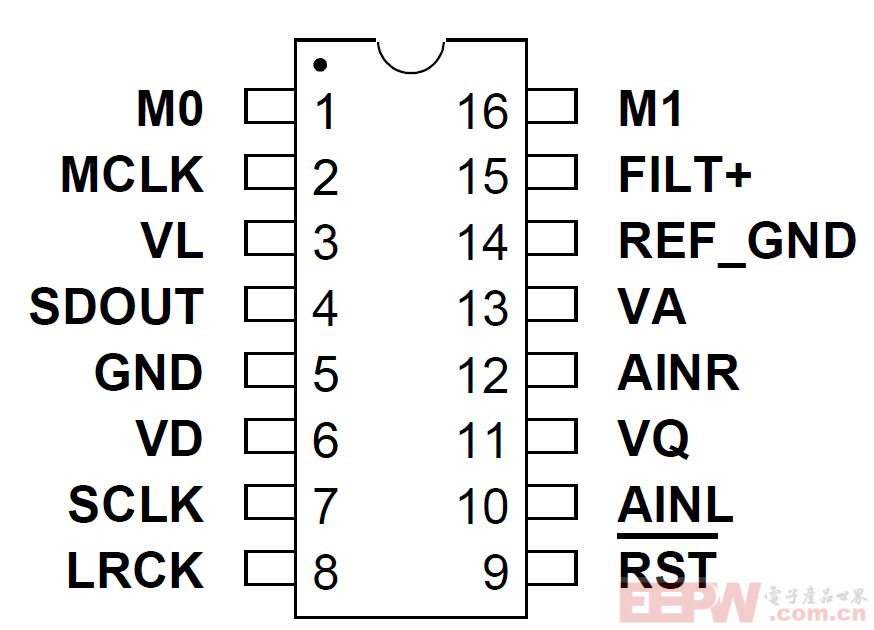

▲NX5340管脚配置

（三）NX5340应用领域

NX5340适用于诸如卡拉OK播放器、DVD刻录机、HIFI音响/数字音频播放器、数字调音台、汽车音响等各类数字音频系统。

▲NX5340成品示例图
